    原子力顯微鏡(掃描探針顯微鏡)

    聯系人:岳淑芳

    房間號:生命科學館138

    電話: 010-62793805

    • 基本信息
    • 收費標準
    • 技術參數
    • 功能特色
    • 應用領域

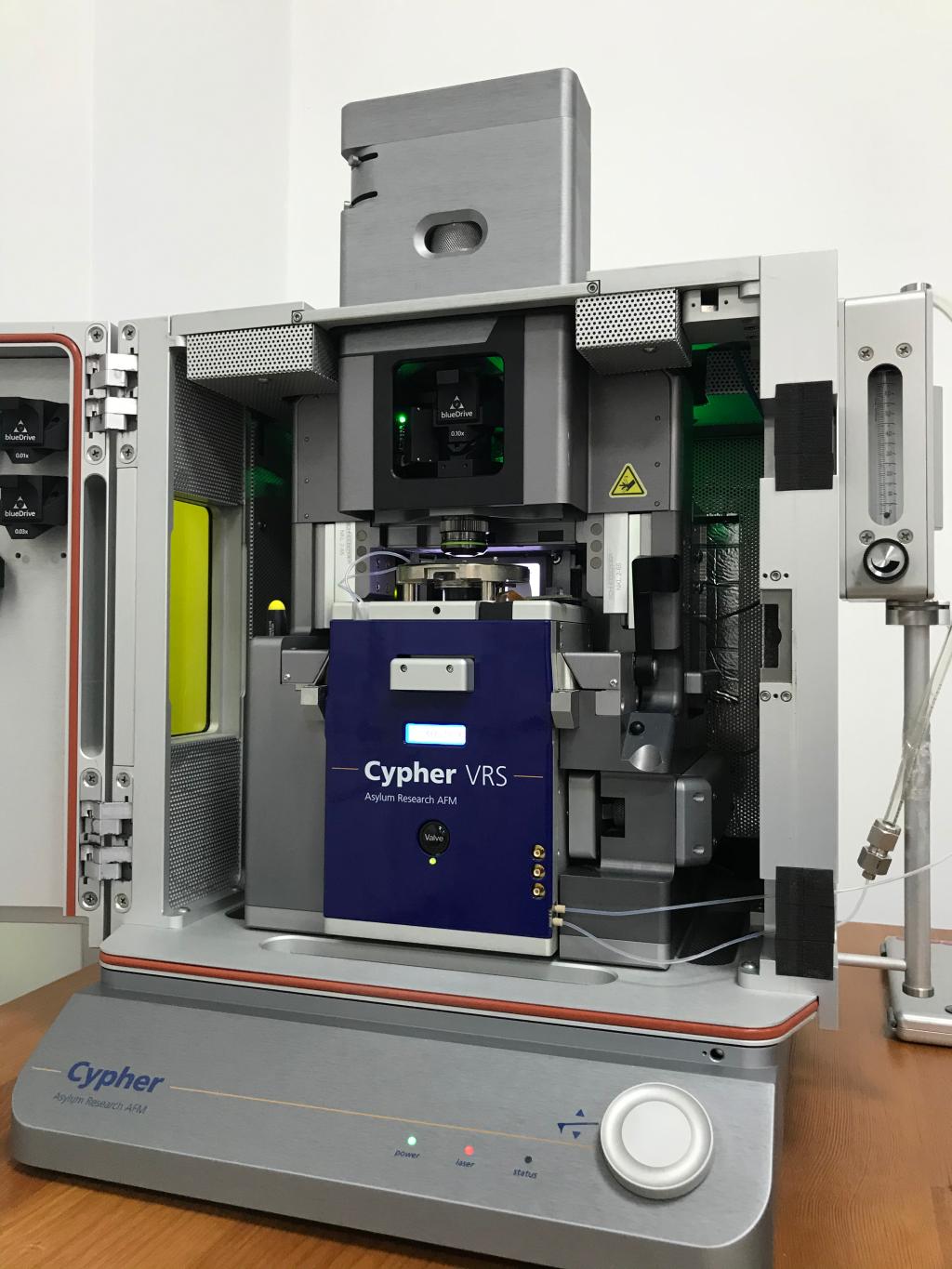

    設備名稱:原子力顯微鏡 Atomic Force Microscopy, AFM
    設備編號:17002180
    型號:Cypher VRS
    廠家:牛津儀器
    放置地點:生命科學館138

    收費項目名稱
    常規測試費 校外:400元/小時、校內:300元/小時
    注:1 氣體氣氛按使用量另收取費用。
    ???????2 特殊功能有0-200元的浮動,如液體環境、溫控實驗、電學/磁學測試、高分辨等。
    ???????3 探針按型號收費,建議自備。

    包含了多種分辨率范圍;
    儀器最快掃描速度可達到625HZ,最快超過10幅圖/秒;
    制冷制熱變溫范圍:0-250℃;
    匹配電壓10V;
    掃描范圍xy方向30*30μm,z軸方向5μm。
    12種模式:
    1.接觸模式(contact mode)
    2.側向力顯微鏡模式(lateral force mode)
    3.視頻級成像模式(Cypher Highest Resolution Fast Scanning)
    4.輕敲模式(tapping mode/AC mode)
    5.藍光模式(blue drive)
    6.導電力顯微鏡模式(conductive AFM/ORCA)
    7.壓電力顯微鏡模式(Piezoresponse force Microscope)
    8.靜電力顯微鏡模式(Electrostatic Force Microscopy)
    9.開爾文探針力顯微鏡(Scanning Kelvin Probe Microscopy)
    10.磁力顯微鏡(Magnetic Force Microscopy)
    11.掃描隧道顯微鏡(Scanning Tunneling Microscope)
    12.納米雕刻/操縱(Nanolithograpy/Nanomanipulation)

    又稱多功能單分子力譜儀、掃描探針顯微鏡,該設備配有可控環境封閉樣品臺,能夠實現液體、氣體等多種氛圍的測試環境,樣品臺可變溫度范圍:0-250℃,可實時顯示溫度,氣壓,濕度等環境參數。另配有blueDrive光熱激勵系統,能夠以光熱的方式,直接激勵懸臂,從而產生更加理想的響應。這給所有輕敲模式技術賦予了強大的性能和易操作性,尤其在液體環境中可以實現長時間連續穩定原位成像。可兼容各種模式和配件,多種模式可以對納米材料表面微觀形貌、大小、厚度和粗糙度進行表征,容易實現原子級高分辨成像,可進行表面力學機械性能測量,微納米尺度材料的表面電性能(電勢,電流,I-V曲線,壓電)及磁學性能的表征。

    應用于材料科學、聚合物科學、半導體工業、電化學以及生命科學等領域,多種種模式可以對靜電力、表面電荷、表面電勢、壓電信號、磁力等進行快速高效的表征。
